DIY : créez votre luminaire unique

Un tutoriel pour créer votre propre luminaire conserve

LUMINAIRES

5/22/20254 min read

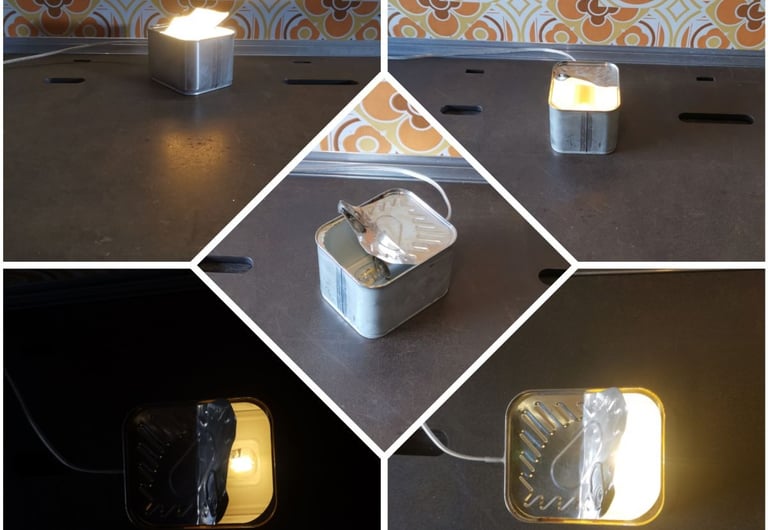

DIY luminaire conserve par Ludovic Laignel
DIY luminaire conserve par Ludovic Laignel

Photo Ludovic Laignel

Tutoriel complet pour un luminaire upcyclé !

DIY lampe matériel nécessaire
DIY lampe matériel nécessaire

Photo Ludovic Laignel

Ce tuto en images vous est proposé par Ludovic Laignel, créateur de By e Marcel (luminaires et objets décoratifs upcyclés).
Retrouvez l'article qui lui a été consacré il y a quelques semaines sur le blog juste ici !

Niveau de difficulté : Facile
Temps de réalisation : 1 h

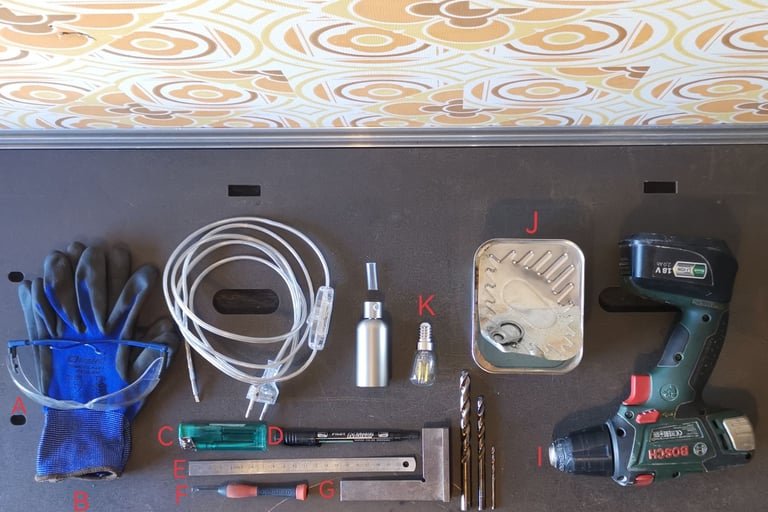

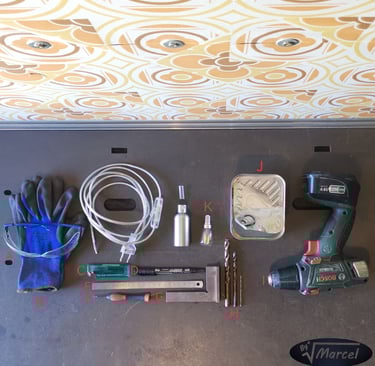

Matériel nécessaire :

A : lunettes de protection
B : gants de protection
C : briquet
D : marqueur
E : réglet
F : tournevis plat
G : équerre
H : forêt à métaux diam 3, 7 et 10 mm
I : perceuse
J : boîte de conserve
K : lampe à culot E14 (ampoule)
L : gaine thermorétractable
M : serre câble
N : vis plastique du serre câble
O : tige filetée
P: cordon d'alimentation
Q : douille E14

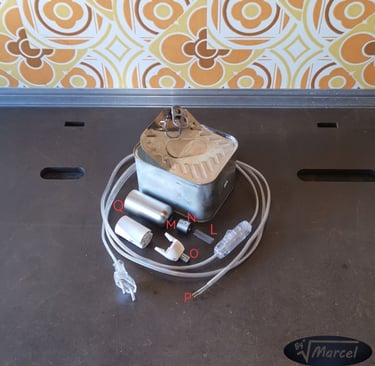

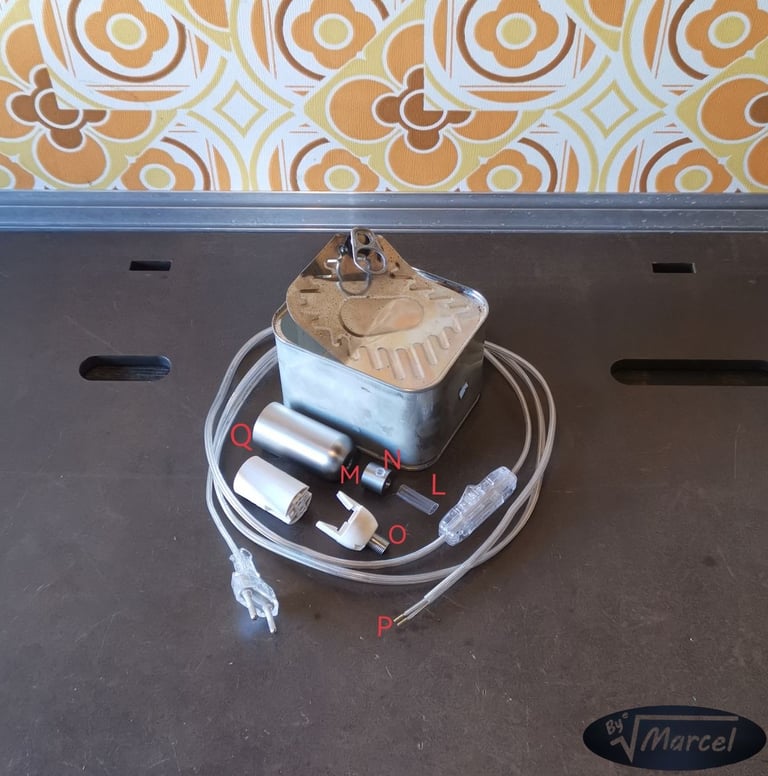

DIY luminaire préparation du matériel
DIY luminaire préparation du matériel

L : gaine thermorétractable
M : serre câble
N : vis plastique du serre câble
O : tige filetée
P: cordon d'alimentation
Q : douille E14

Photo Ludovic Laignel

Consignes de sécurité importantes DIY luminaire :

  • Travaillez toujours hors tension lors du raccordement électrique. Si vous n'êtes pas sûr de la procédure, faites appel à un professionnel.

  • Portez des gants de protection adaptés pendant toute la durée de la réalisation du luminaire pour éviter les coupures lors de la manipulation de la conserve ou d'éventuelles blessures avec les outils.


  • Portez des lunettes de protection lors du perçage de la conserve pour protéger vos yeux des éclats de métal éventuels.


  • Soyez prudent lors de la manipulation de la conserve et des outils.


  • Assurez-vous que tout le matériel électrique utilisé (douille, cordon d'alimentation, lampe) porte le marquage CE, garantissant sa conformité aux normes de sécurité européennes.

Préparation de la conserve

À vous de choisir le niveau d'ouverture de l'opercule, ou de l'enlever entièrement, selon l'effet lumineux désiré.
Retirez complètement l'étiquette et toute trace de colle.
Nettoyez soigneusement l'intérieur et l'extérieur de la conserve (passage au lave vaisselle possible).

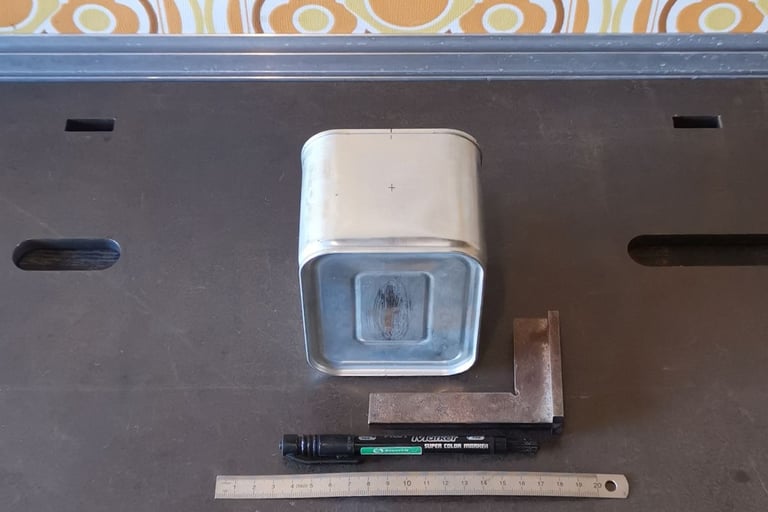

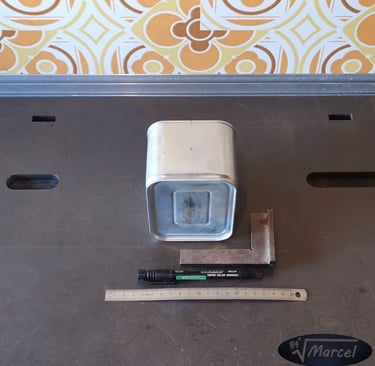

Traçage :
A l'aide d'une équerre et d'un réglet, tracez la position du perçage à réaliser au centre de la face souhaitée.

Étapes de réalisation pour votre luminaire upcyclé

Etape du traçage DIY luminaire
Etape du traçage DIY luminaire

Photo Ludovic Laignel

Photo Ludovic Laignel

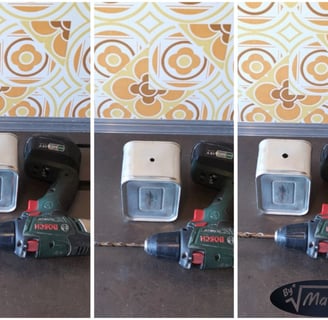

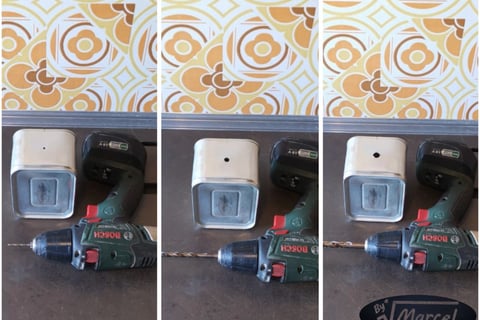

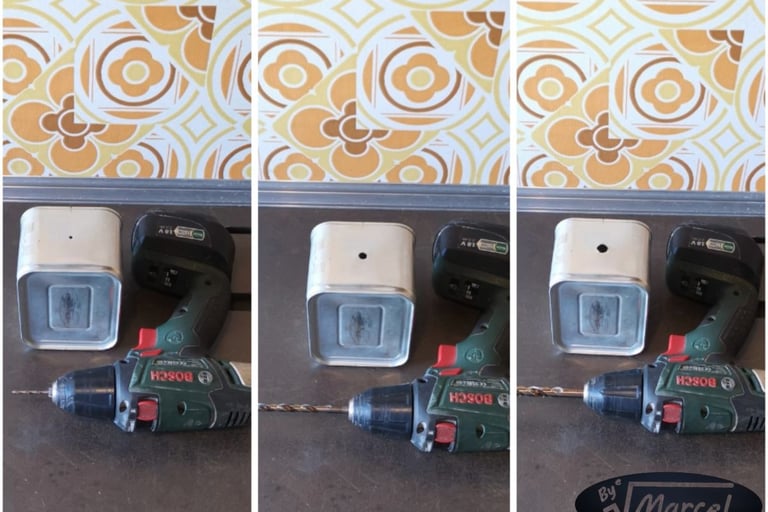

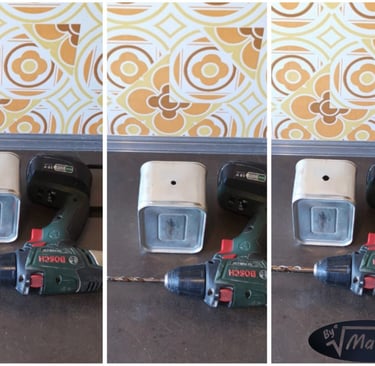

Perçage :

Utilisez des forets à métaux adaptés et percez délicatement en plusieurs fois (ex 3, 7 et 10mm) afin d'éviter de déformer la conserve.

Etape perçage DIY luminaire
Etape perçage DIY luminaire
Etape DIY luminaire
Etape DIY luminaire

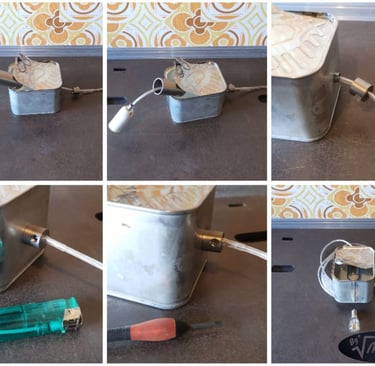

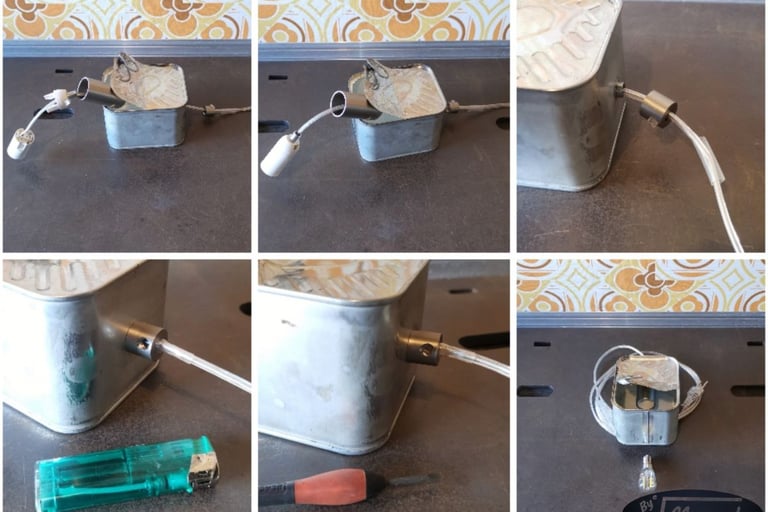

  • Passez la gaine thermorétractable et le serre câble à l'extrémité du cordon d'alimentation, pour que ceux-ci soit à l'extérieur de la conserve.

  • Insérez ensuite l'extrémité du cordon d'alimentation par le trou que vous avez percé précédemment.

  • Assemblez les différents éléments de la douille en fonction des recommandations du fabricant de celle-ci.

  • Puis procédez au branchement des fils, la phase (fil marron, noir ou rouge) se raccorde sur le plot central de la douille et le neutre (fil bleu) sur l'autre.
    En cas de cordon d'alimentation transparent comme utilisé ici, suivre le fil que "coupe" l'interrupteur. Il s'agit de la phase.

  • Terminez le montage de la douille puis insérez la à l'intérieur de la conserve en passant la tige filetée dans le trou.

  • Enlevez la vis en plastique du serre câble avant de le visser sur la tige filetée en maintenant la douille à l'intérieur de la conserve pour éviter que celle ci ne tourne.

  • Insérez la gaine thermorétractable à l'intérieur du serre câble puis chauffez la à l'aide d'un briquet pour que celle ci se rétracte (cette gaine est une sécurité supplémentaire du fait de l'utilisation d'un serre câble métallique).

  • Remettre la vis en plastique et la serrer à l'aide d'un tournevis plat pour maintenir le câble en place. Terminez le montage en vissant délicatement la lampe dans la douille.

Photo Ludovic Laignel

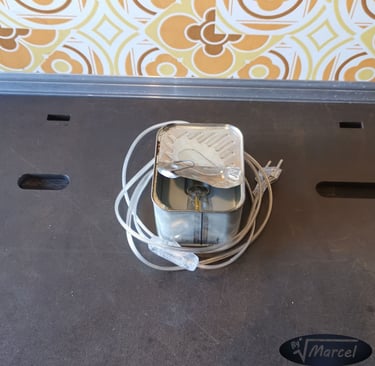

Test et utilisation :

Branchez la fiche dans une prise de courant et actionnez l'interrupteur pour vérifier que la lampe fonctionne correctement.

Placez votre nouveau luminaire de table sur une surface stable et profitez de votre création unique !

Test DIY luminaire
Test DIY luminaire

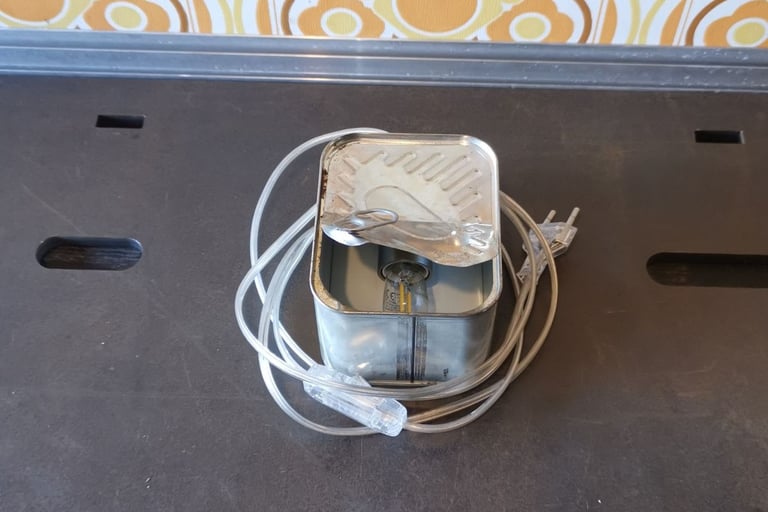

Utilisation du limaire DIY
Utilisation du limaire DIY

Photo Ludovic Laignel

Photo Ludovic Laignel

Mise en place du matériel électrique

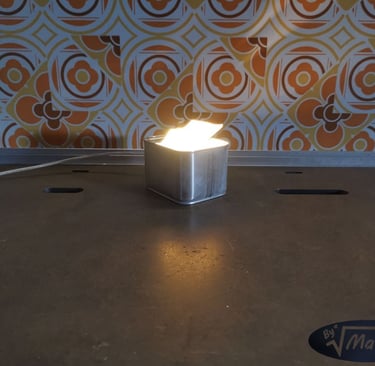

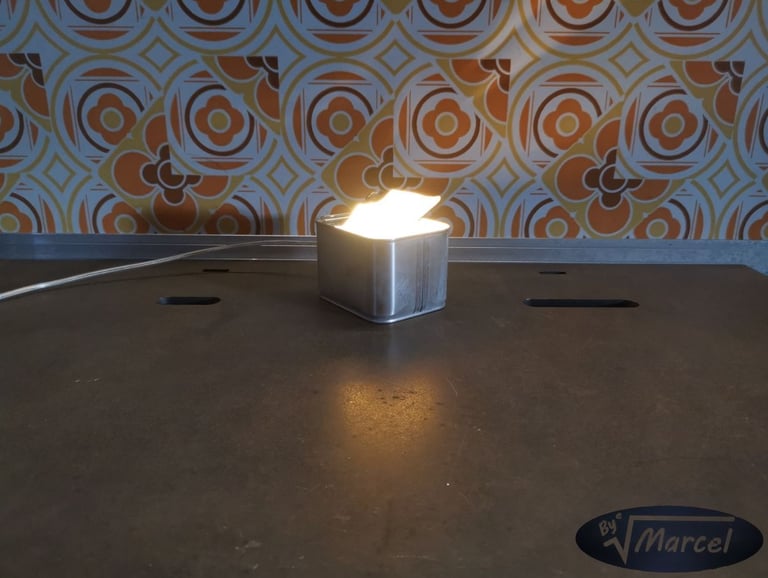

Luminaire DIY
Luminaire DIY

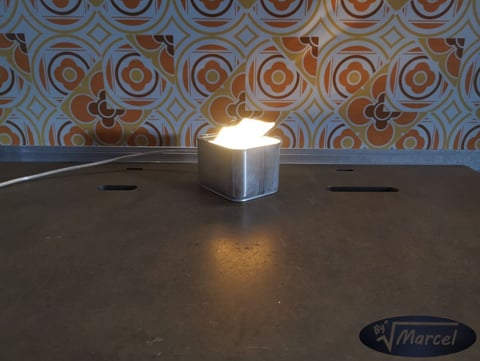

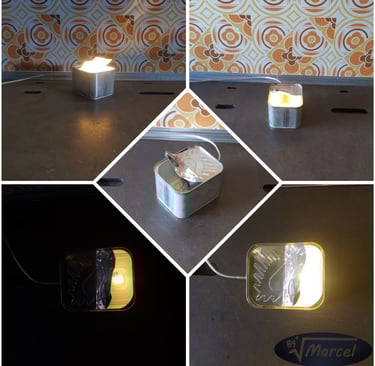

Et voici le résultat final !
Merci à Ludovic d'avoir proposé ce tutoriel.

Photo Ludovic Laignel
